Автоматическая винтовка М16 (США)

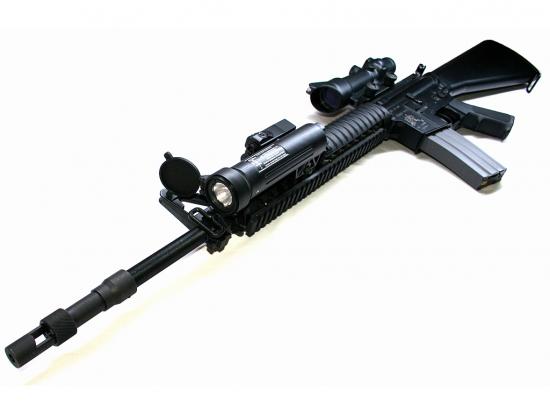

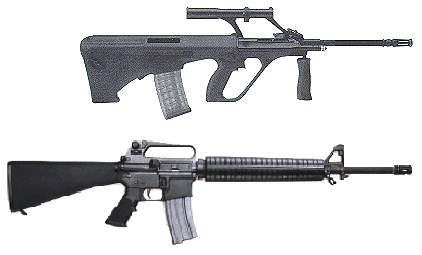

Винтовка М16 (AR-15)

Опыт применения винтовки М16А1 во Вьетнаме доказал необходимость создания нового компактного образца для использования в специфических условиях, который при размерах пистолета-пулемета обеспечивал бы поражающее действие штурмовой винтовки на соответствующих дальностях. Фирмой "Кольт" была разработана модификация модель 609, получившая название "Кольт Коммандо"и использовавшаяся во Вьетнаме под обозначениями XM177 (в ВВС), ХМ177Е1 и Е2 (в армии). Название "Кольт Коммандо"объединяло серию карабинов с длиной ствола от 254 мм до 368 мм. Был усилен пламегаситель (его длина достигла 102 мм), установлен трубчатый телескопический приклад регулируемой длины (4 фиксированные установки), "круглое"цевье из симметричных половин.

Американский солдат с винтовкой M16

Винтовка М16 с подствольным гранатометом M203

В середине 50-х годов было выдано задание на разработку малокалиберной винтовки весом не более 2,7 кг с магазином на 20 патронов и возможностью стрельбы очередями, способную на дальности до 500 м пробить армейский стальной шлем. В 1958 г. фирма «Армалит дивижн» представила 5,56-мм винтовку AR-15, разработанную конструктором Юджином Стонером на основе опытной винтовки AR-10 под патрон .222 «ремингтон спешиал» (вскоре получивший обозначение .223). Командование материального обеспечения армии включило AR-15 в число первоочередных программ развития вооружения. В 1963 г. был решено произвести «разовую закупку» 85000 AR-15 под обозначением М16 для армии и 19000 для ВВС, 1000 винтовок, по инициативе министерства обороны, были направлены во Вьетнам для войсковых испытаний. Во Вьетнаме и на полигонных испытаниях винтовка показала неплохие результаты на дальностях до 270 м — на этой дальности она по точности стрельбы в 1,2 раза превосходила М14 и расходовала в 1,5 раза меньше патронов на выполнение тех же задач. Кроме того, при равном общем весе 7,5 кг солдат мог нести винтовку М16 и 250 патронов к ней или винтовку М14 со 100 патронами.
М16 стала первой принятой на вооружение штурмовой винтовкой малого калибра и знаменовала новое — после 90-х годов XIX в. — уменьшение калибра индивидуального универсального оружия.
Надежность М16 оказалась низкой, часты были отказы. Конструктором было разработано новое семейство стрелкового оружия «Стонер-63», включавшее винтовку, карабин, ручной пулемет. 5,56-м ручной пулемет «Стонер-63 А1» с ленточным питанием из этого семейства в 1972 г. был в небольшом количестве принят на вооружение морской пехоты под обозначением Мк23.

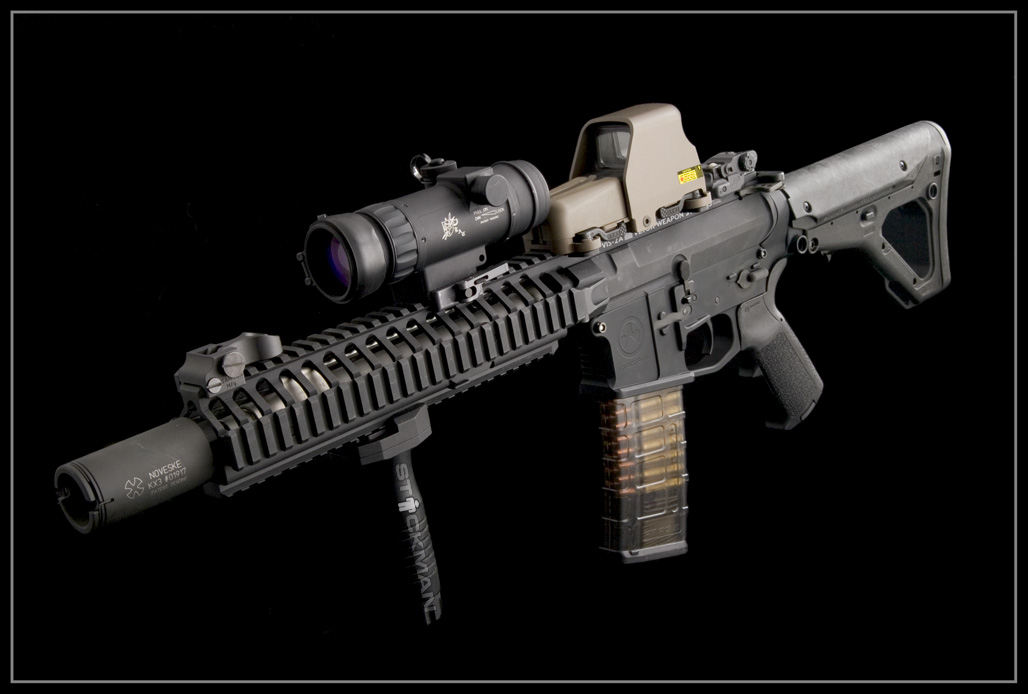

Укороченный вариант винтовки М16А1

Все же решено было модернизировать М16, что и осуществили специалисты фирмы «Кольт» (приобрела права на производство AR-15 еще в 1959 г.) в 1967-69 гг., создав модель М16 А1. От базовой она отличается наличием зубцов на правой стороне затвора и рамы толкателя, которые служат для ручного возвращения затвора в переднее положение в случае его недохода или отскока. Кроме того, М16А1 имеет несколько больший вес, увеличенный за счет уменьшения хода затвора темп стрельбы, большую надежность работы. Одновременно был введен секторный магазин на 30 патронов. В патроне был заменен сорт пороха, что уменьшило разгар ствола и засорение газоотоводной трубки.

Кроме «Кольт Индастриз» к производству М16 по заказам Министерства обороны США привлекались фирмы «Гидраматик Дивижн» (подразделение «Дженерал Моторс») и «Харрингтон энд Ричардсон».

Для взведения ударного механизма необходимо отвести рукоятку взведения назад за ее захваты в задней части ствольной коробки. Если магазин пуст, то подаватель магазина идет вверх и фиксирует затвор в заднем положении (кнопка затворной задержки находится слева впереди спусковой скобы). В противном случае затвор возвращается вперед, при этом извлекает верхний патрон и досылает его в патронник. Затвор останавливается, когда патрон полностью вошел в патронник, но затворная рама продолжает двигаться, и вырезы в ней проворачивают затвор против часовой стрелки, а восемь запирающих выступов входят в упоры ствола. После установки переводчика вида огня в нужное положение и нажатия на спусковой крючок происходит выстрел. Шептало выходит из зацепления с вырезом на курке, курок, поворачиваясь, бьет по ударнику, который, свою очередь, накалывает капсюль патрона. Когда пуля проходит дальше отверстия в стенке канала ствола, часть газов поступает в газовый канал и через газовый регулятор направляется к затворной раме. Роль поршня затворной рамы играет короткая трубка в ее верхней части. Под действием давления газов рама движется назад, поворачивая и отпирая затвор. После этого она захватывает затвор и продолжает откат вместе с ним. Выбрасыватель извлекает гильзу из патронника, подпружиненный толкатель отражателя на зеркале затвора выбрасывает ее в окно на правой стороне ствольной коробки. Затворная рама продолжает движение назад, сжимая возвратную пружину и взводя курок. Реакция амортизатора отдачи и разжимание возвратной пружины посылают раму вперед, цикл повторяется.

Ударно-спусковой механизм смонтирован в отдельном корпусе и допускает ведение одиночного и непрерывного огня. На левой стороне штампованной ствольной коробки над пистолетной рукояткой располагается флажковый переводчик-предохранитель. Спусковой механизм создан на основе механизма винтовки М1 «Гаранд». Курок имеет вырезы рядом с осью своего вращения, с которыми входит в зацепление шептало. Причем второй вырез, расположенный внизу, обеспечивает фиксацию курка подпружиненным шепталом разобщителя при стрельбе одиночными. В этом случае затворная рама отводит курок в заднее положение, разобщитель, под действием пружины, поворачивается вперед и его шептало блокирует ход курка. Для производства следующего выстрела необходимо сначала отпустить спусковой крючок, в результате чего шептало разобщителя расцепляется с ним, а шептало спуска входит в зацепление с вырезом на курке. Этот процесс повторяется каждый раз в указанном режиме. При непрерывной стрельбе работа механизма отличается тем, что выступ переводчика блокирует разобщитель, который не участвует в процессе. Для предотвращения удара курка по ударнику до того, как затвор запер канал ствола, курок удерживается шепталом автоспуска, которое выводится из заблокированного положения затворной рамой на последнем этапе ее движения. Если спусковой крючок отпустить, то курок будет удерживаться не автоспуском, а шепталом спуска.

Треугольная стойка мушки смещена назад для возможности выстреливания с пламегасителя оперенных винтовочных гранат. Прицел укрыт в рукоятке для переноски, его регулировка производится специальным маховчиком по числу щелчков. Гнездо магазина расположено впереди спусковой скобы, а клавиша магазинной защелки — справа под окном ствольной коробки.

Приклад, цевье и пустотелая пистолетная рукоятка выполнены из черного пластика, соответствующим по цвету общей отделке (анодирование) металлических частей винтовки.

На основе М16А1 фирма «Кольт» разработала семейство CAR-15 («Colt — AR-15»), включавшее: «штурмовые карабины» CAR-15 М1 (проходил войсковые испытания под обозначением XM16E1) и М655 (длина ствола 400 мм, новая пластиковая ствольная накладка из двух одинаковых деталей), ручной пулемет CAR-15 M2 с ленточным питанием, автомат (карабин) «Кольт Коммандо». Во Вьетнаме испытывались съемные складные сошки, крепившиеся на ствол винтовки под стойкой мушки.

К штурмовым винтовкам М16, М16 А1 и карабину М655 были приняты универсальный и удлиненный клинковый штыки-ножи.

Винтовка М16А1 в целом показала высокие боевые качества. К недостаткам ее можно отнести высокую чувствительность механизмов к загрязнению и запылению, сложность неполной разборки.

Во Вьетнаме мелкие армейские подразделения использовали штурмовую М16А1 в качестве «эрзац-снайперской» с установленным на рукоятке для переноски 3-х или 4-кратным оптическим прицелом и «щекой» на прикладе. Самозарядный вариант М16А1 с 4-кратным прицелом использовался в 70-80-е годы в качестве «полицейского» снайперского оружия.

Копии М16А1 производились на Филиппинах (компания «Элиско Тул»), в Сингапуре («Чартерд Индастриз»), в Южной Корее (под обозначением Модель 603К), в Китае (под обозначением CQ). Винтовки М16, М16А1 и А2 кроме США состоят на вооружении армий еще 26 стран, среди которых Гондурас, Гватемала, Израиль, Ливан, Ливия, Марокко, Мексика, Новая Зеландия, Оман, Панама, Тайвань.М16А2 с некоторыми изменениями (форма приклада, пистолетной рукоятки и цевья, прицельные приспособления) производится под обозначением С7 в Канаде, под обозначением «Тип 311» — в Китае. В некоторых странах М16А1 состоит на вооружении одновременно с АК-47. На основе М16А2 созданы: ручной пулемет М16А2 HBAR («модель 741») с утяжеленным стволом и складными сошками, карабин «723», автомат М231, укороченный автомат «733» типа «Кольт Коммандо» с длиной ствола 290 мм. Для стрельбы патроном М193 имеются модели «703» и «711» со стволом от М16А1.

Хотя ручной пулемет на основе М16А2 не заинтересовал американскую армию, «Кольт» не отказалась от идеи унифицированного с винтовкой пулемета. Уже в 1987 г. совместно с канадской фирмой «Димако» она создала 5,56-мм ручной пулемет, отличавшийся от М16 А2 стволом со складными телескопическими сошками, прямоугольной ствольной накладкой с передней рукояткой удержания, дополнительной рукояткой для переноски и дисковым магазином на 90 патронов.

Фирма «Кольт» предложила в качестве «снайперского оружия для городской полиции» 5,56-мм винтовку AR-15A2 HB с оптическим прицелом, тяжелым стволом хорошей выделки и новым прикладом со «щекой». Коммерческие варианты AR-15A2 выпускаются под патроны .223 «ремингтон», 7,62х39, .22 LR. Самозарядные «коммерческие» варианты AR-15 кроме «Кольт» выпускают фирмы «Бушмастер», «Игл Армз», «Найтс Мэнифэкчуринг», «Спрингфилд Армори», «Олимпик Армз». Последняя выпустила целый ряд модификаций AR-15 в виде самозарядных винтовок и карабинов, пригодных для применения в качестве полицейских образцов и в подразделениях специального назначения. «Бушмастер» на основе AR-15 выпустила в 1995 г. 5,56-мм винтовку M17S по схеме «буллпап» с лаконичным дизайном, хромированным каналом ствола длиной 546 мм, алюминиевой ствольной коробкой, расположением прицела, мушки и крепления ночного прицела на рукоятке для переноски. M17S имеет вес 3,7 кг и прицельную дальность всего 250 м. «Найтс Мэнифэкчуринг» выпускает новую 7,62-мм винтовку SR-25, разработанную в 1990 г. Ю.Стонером как сочетающую свойства AR-10 и AR-15. Винтовка SR-25 «Матч» и карабин на ее базе имеют свободно плавающий ствол под патрон .308 «винчестер». Сверху ствольную коробку венчает ребристая планка для крепления оптических прицелов. Ствол укрывает трубчатое цевье из пластика, армированного стекловолокном. К цевью могут крепиться складные сошки типа «Харрис Бипод». Ёмкость сменных магазинов 5 и 20 патронов. Без патронов и прицела масса SR-25 «Матч» со стволом длиной 610 мм составляет около 4,9 кг, а общая длина 1105 мм.

Состоит — в армиях США, Чили, Доминиканской Республики Гаити, Италии, Иордании, Южной Кореи, Мексики, Никарагуа, Панамы, Филиппин, Великобритании, Вьетнама и др.

Кровавый путь М16:

•
  •
    •
      • Вьетнамская война 1965-73;
      • Операция EAGLE PULL в Камбодже 1975;
      • Операция FREQUENT WIND в Южном Вьетнаме1975;
      • Спасательная операция в Камбодже 1975;
      • Освобождение заложников в Иране 1980;
      • Операция по развертыванию в Ливане 1982-83;
      • Операция URGENT FURY в Гренаде 1983;
      • Операция JUST CAUSE в Панаме 1989-90;
      • Операция DESERT SHIELD в Саудовской Аравии 1990-91;
      • Операция DESERT STORM в Кувейте 1991;
      • Операция PROVIDE COMFORT в Ираке 1991;
      • Операция SEA ANGEL в Бангладеш 1991;
      • Операция RESTORE HOPE в Сомали 1992-93;
      • Операция RESTORE DEMOCRACY на Гаити 1995;
      • Миротворческая миссия в Боснии 1995;
      • Операция SILVER WAKE в Албании 1997-98;
      • Эвакуация из Заира 1997;
      • Миротворческие миссии в Югославии, Косово, Сербии 1998-2000;
      • Операция Enduring Freedom в Афганистане 2001-?

ТАКТИКО - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ М16/М16А1

Heckler Koch HK 33 и HK53 (ФРГ)

HK33A2


HK53A2


HK53A3 со складным прикладом

Автомат (штурмовая винтовка) HK33 был разработан немецкой фирмой Хеклер унд Кох на основе их винтовки G3 во второй 1960 годов, и пошел в производство с 1968 года. HK33 рассчитан под патрон 5.56х45мм (.223 ремингтон).HK33 не поступал на вооружение немецкой армии, однако использовался и используется некоторыми подразделениями полиции и службами безопасности ФРГ, состоит на вооружении в Малайзии, Чили и Таиланде и поставляется на экспорт, в том числе и в США. Кроме того, с 1999 года НК33 выпускается по лицензии в Турции и поступает на вооружение Турецкой армии. На основе HK33 были разработаны штурмовая винтовка G41 а также укороченный автомат (пистолет-пулемет по классификации фирмы Хеклер-Кох) HK53. Последний представляет собой вариант HK33 с сильно укороченным стволом под тот же патрон, его производство было начато в 1975 году и продолжается до сих пор.

HK33 построен по схеме автоматики с полусвободным затвором, замедление открывания которого осуществляется при помощи пары роликов. Для обеспечения нормальной экстракции в стенках патронника выполнены продольные канавки, обеспечивающие выравнивание давления газов снаружи и изнутри гильзы для предотвращения ее раздувания при ранней экстракции, свойственной схемам с полусвободным затвором.
К штампованной ствольной коробке крепится сменный модуль ударно-спускового механизма в сборе с пистолетной рукояткой и спусковой скобой, при этом по желанию заказчика возможна установка различных вариантов УСМ, с возможностью стрельбы очередями по 3 выстрела или без таковой. Приклад может быть фиксированным из пластика (модели с индексом А2) или выдвижной из металла с резиновым затыльником (модификации с индексом А3). Прицельные приспособления традиционные для оружия ХК - мушка и барабанный целик, проградуированный от 100 до 500 метров по дальности. На полноразмерные автоматы HK33 может устанавливаться 40мм подствольный гранатомет НК79А1 или штык-нож, возможна стрельба винтовочными гранатами со ствола.

"Карабины" HK33К имеют укороченный ствол, без возможности стрельбы винтовочными гранатами и установки 40мм гранатомета, в остальном не отличаясь от базовой модели.

Укороченные автоматы HK53 представляют собой вариант HK33К с еще более коротким стволом, не отличаясь от HK33К по устройству. Однако, на HK53 невозможна установка штык-ножа и подствольного гранатомета, а на стволе смонтирован удлиненный четырехщелевой пламягаситель, эффективно снижающий дульное пламя, вызванное неполным сгоранием пороха в коротком стволе.

На все автоматы серии HK33 могут устанавливаться фирменные быстросъемные крепления для оптических или ночных прицелов, не требующие модификации оружия или перепристрелки после снятия и повторной установки прицела.

Первоначально автоматы серии НК33 комплектовались магазинами на 25 или 40 патронов, в настоящее время они используются с магазинами на 25 или 30 патронов, а выпуск магазинов на 40 патронов прекращен.

Пистолет-пулемет Ingram MAC Model 10 / M10 и Model 11 / M11(США)

 Пистолет-пулемет Ingram M10 калибра .45ACP с разложенным прикладом.

 Пистолет-пулемет Ingram M10 калибра 9х19мм со сложенным прикладом.

 Пистолет-пулемет Ingram M11калибра 9х17мм с установленным глушителем.

 Пистолет-пулемет Ingram M11калибра 9х17мм с магазином на 16патронов.

 Пистолет-пулемет Ingram M10 в редком варианте "карабин" с удлиненным стволом и измененным выдвижным прикладом.

 "Гражданский" самозарядный вариант Cobray M11калибра 9х19.

Характеристики

Американец Гордон Айнгрэм (Gordon B. Ingram) начал разрабатывать пистолеты-пулеметы еще в конце 1940х годов, и даже наладил серийный выпуск некоторых моделей. В середине шестидесятых годов Айнгрэм начал разработку компактного пистолета-пулемета, пригодного для скрытого ношения и применения. Первый прототип нового оружия, получившего обозначение Модель 10, был собран Айнгрэмом в 1965 году, но серийное производство было развернуто только в 1970 году, когда Айнгрэм поступил на работу в компанию Sionics, вскоре преобразованную в Military Armament Corporation (сокращенно MAC). Military Armament наладила производство сразу двух пистолетов пулеметов конструкции Айнгрэма, имевших одинаковое устройство и отличавшихся размерами и калибром - MAC Ingram Model 10 (M10) калибров .45АСР и 9х19 и его уменьшенный вариант MAC Ingram Model 11 (M11) калибра 9х17 Браунинг. В 1976 году компания Military Armament Corp прекратила свое существование, и права на производство Ingram М10 и М11 перешли к другой американской компании, RPB Industries Inc. В дальнейшем вариации на тему пистолетов-пулеметов Ingram M10 и M11 выпускались целым рядом компаний в США, как в автоматическом, так и в самозарядном вариантах (для гражданского рынка).

Пистолеты-пулеметы Ingram MAC Model 10 и Model 11 состояли (а местами состоят на вооружении до сих пор) на вооружении различных подразделений спец. назначения и полиции США и ряда других стран, в том числе Тайваня и Израиля. Копии М10 производились на Тайване и в Японии.

Пистолеты-пулеметы Ingram MAC M10 (все нижесказанное относится и к М11) является автоматическим оружием, построенным по схеме со свободным затвором. Затвор фрезерованный, ударник неподвижно установлен на зеркале затвора, стрельба ведется с открытого затвора. В переднем положении затвор значительной частью своей длины набегает на ствол (для уменьшения общей длины оружия). Рукоятка заряжания находится на верхней поверхности ствольной коробки и при стрельбе двигается вместе с затвором. В переднем положении затвора поворот рукоятки на 90 градусов запирает затвор, выполняя роль дополнительного предохранителя. Основной предохранитель расположен снизу ствольной коробки, справа от спусковой скобы, и имеет вид продольно скользящего движка. Переводчик режимов огня расположен на ствольной коробке слева и имеет вид поворотного рычажка. Ствольная коробка штампованная из стали, состоит из двух половин - верхней и нижней, соединяемых в передней части штифтом. Ствол в дульной части имеет наружную резьбу для установки глушителя. Прицельные приспособления простейшей конструкции, и состоят из нерегулируемого диоптрического целика и мушки. Приклад телескопический выдвижной, со складным плечевым упором из стальной проволоки. В передней части ствольной коробки имеется антабка для короткого ремня, используемого для удержания оружия второй рукой.

М10 и М11 являются простыми по устройству, компактными (пригодны для скрытого ношения) надежными образцами оружия. Высокий темп стрельбы обеспечивает значительную огневую мощь на малых дистанциях, однако в сочетании с небольшой массой и коротким стволом приводит к значительному рассеиванию пуль при стрельбе, существенно ограничивая эффективную дальность. М11, в сочетании с его маломощным патроном, особенно хорош для действий в тесных помещениях, например салонах самолетов или автобусов, комнатах, забитых людьми (при освобождении заложников, например).

Автоматическая винтовка Heckler-Koch HK417 (Германия)

 Автоматическая винтовка Heckler-Koch HK417, ранний прототип, использующий магазины винтовки HK G3
Image:Heckler & Koch

 Серийная автоматическая винтовка Heckler-Koch HK417, вариант со стволом длиной 30 см
Image:Heckler & Koch

  Серийная автоматическая винтовка Heckler-Koch HK417, вариант со стволом длиной 30 см и дополнительным оборудованием (оптический прицел с ИК-насадкой, сошки, глушитель)
Image: Heckler & Koch

 Серийная автоматическая винтовка Heckler-Koch HK417, вариант со стволом длиной 40 см
Image:Heckler & Koch

  Серийная автоматическая винтовка Heckler-Koch HK417, вариант со стволом длиной 50 см, с установленными оптическим прицелом и сошкой
Image: Heckler& Koch

Калибр: 7,62x51 NATO
Тип автоматики: газоотводный, запирание поворотомзатвора
Длина: 905 - 985 мм (вариант со стволом 400мм)
Длина ствола: 305, 406 или 508 мм
Вес: 4.36 - 4.96 кг в зависимости от длины ствола
Темп стрельбы: 600 выстрелов в минуту
Магазин: 10 или 20 патронов

Автоматическая винтовка Heckler-Koch HK417 построена на основе газоотводной автоматики с коротким ходом расположенного над стволом газового поршня (по типу винтовки Heckler-Koch G36).Запирании ствола осуществляется поворотным затвором с 7 боевыми упорами. Особенностью конструкции НК417 является возможность сравнительно быстрой (3-5 минут) замены стволов силами самого пользователя и с использованием минимума инструмента. Всего предлагается 4 варианта стволов - обычные длиной 30 и 40 сантиметров и"снайперские" (улучшенной обработки) длиной 40 и 50 сантиметров. При использовании "снайперских" стволов и соответствующих патронов винтовка обеспечивает кучность стрельбы одиночными выстрелами на уровне 1угловой минуты (1 МОА). Ствольная коробка выполнена из алюминиевого сплава и состоит из двух половин, соединяемых парой поперечных штифтов. Предохранитель-переводчик режимов огня трехпозиционный, обеспечивает стрельбу одиночными выстрелами и очередями. В конструкции сохранены традиционные для винтовок серии M16 расположенная над прикладом Т-образная рукоятка взведения затвора, а также механизм затворной задержки. На верхней поверхности ствольной коробки, а также на цевье выполнены направляющие для крепления прицельных приспособлений (открытых либо оптических), а также иных аксессуаров. Приклад телескопический раздвижной, многопозиционный, аналогичен по конструкции прикладу карабина M4. Винтовки серии НК 417 используют специально разработанные для них полимерные прозрачные магазины емкостью 10 или 20 патронов.

Автоматы Калашникова АК-74, АК-74М
АК-101, АК-103, АК-107, АК-108

Патроны 5,45x39,5 - АК-74, АК-74М
5,56x45 НАТО - АК-101
7,62х39 - АК-103

Тактико-технические характеристики АК-74М
Длина 928 мм с прикладом, 690 мм со сложенным прикладом. Вес без магазина 3,86 кг. Ствол 400 мм, 4 нареза (правосторонние). Магазин съемный, коробчатого типа, емкостью 30 патронов. Скорострельность 650 выстр./мин. Начальная скорость пули 900 м/с.
